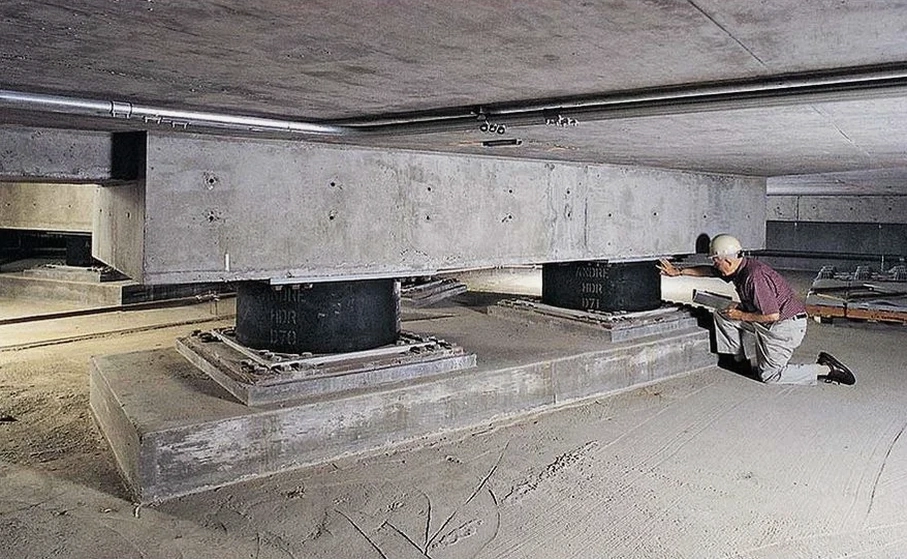

Los aisladores elastoméricos con núcleo de plomo se disponen entre la fundación y la superestructura. En Concepción, sobre depósitos fluviales del Biobío, estos dispositivos de hasta 900 mm de diámetro desacoplan el movimiento horizontal del sismo del movimiento del edificio. El diseño parte con un espectro de desplazamiento ajustado a los tres pulsos históricos registrados en la estación Concepción San Pedro. El equipo técnico define el diámetro del núcleo de plomo para disipar energía histerética y el espesor de las capas de goma para alcanzar el periodo objetivo de 2.5 a 3.2 segundos. Cada conjunto se verifica bajo siete registros sísmicos escalados según NCh2745. Para caracterizar el suelo de fundación, se integran los resultados de un ensayo CPT que entrega la resistencia por punta a lo largo de los estratos aluviales, y de un MASW que determina la velocidad de onda de corte Vs30 del sitio.
Un aislador bien diseñado reduce las fuerzas de corte en la superestructura hasta en un 80 por ciento comparado con una base fija.
Contexto regional
Un edificio de 15 pisos en avenida Prat, con aisladores insuficientemente ensayados, puede colisionar contra el foso perimetral si el desplazamiento excede la holgura de diseño. En Concepción, la combinación de sismo lejano tipo subducción y sismo cortical cercano exige verificar el sistema para dos escenarios de demanda sísmica muy distintos. El riesgo de vuelco se controla con un factor de seguridad mínimo de 1.5 contra el levantamiento del aislador, verificando que la carga axial no se anule bajo la combinación sísmica más desfavorable. El ensayo de corte dinámico sobre prototipos a escala real, ejecutado en mesa vibradora con las siete señales de Concepción, valida la estabilidad térmica y la integridad del caucho ante ciclos acumulados de calor por histéresis.
FAQ
¿Qué diferencia hay entre aislación sísmica y disipación de energía?
La aislación sísmica desacopla el edificio del suelo, alargando el periodo fundamental para reducir la aceleración espectral. La disipación añade amortiguamiento sin cambiar significativamente el periodo. En Concepción, la aislación es preferible para edificios de hasta 20 pisos sobre suelo rígido o mejorado, porque el periodo largo del sismo de subducción puede excitar edificios altos si no se controla el desplazamiento lateral.
¿Cuánto cuesta el diseño de aislación sísmica para un proyecto en Concepción?
El diseño completo de aislación sísmica de base, incluyendo modelación no lineal, memorias de cálculo y planos de detalle de los aisladores, tiene un costo referencial entre $1.956.000 y $3.995.000. El valor final depende de la altura del edificio, la complejidad de la planta y la cantidad de prototipos a ensayar.
¿Se puede aislar un edificio existente en Concepción?
Sí, mediante corte de pilares y transferencia de carga a aisladores con gatos hidráulicos. Es un procedimiento complejo que exige un monitoreo de excavaciones con inclinómetros y celdas de carga durante toda la operación para no desestabilizar la estructura.
