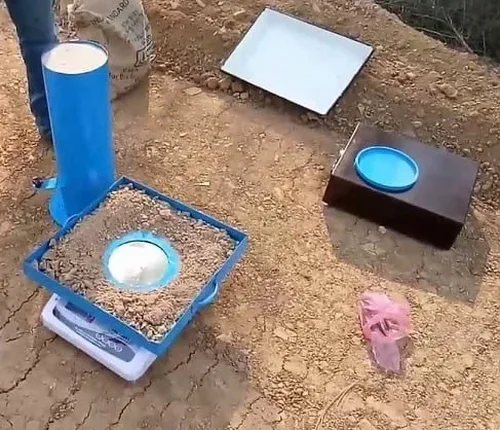

En Concepción, los depósitos fluviales del río Biobío y los suelos residuales de la Cordillera de la Costa dominan el paisaje geotécnico. Trabajamos sobre arenas limosas, gravas areno-arcillosas y, en los cerros, perfiles de meteorización profunda que retan cualquier control de compactación. El método del cono de arena, normado bajo NCh 1516 Of.79, sigue siendo la referencia directa para verificar la densidad in situ en rellenos controlados. No depende de correlaciones indirectas: se excava, se extrae material, se pesa y se mide el volumen con arena calibrada. En zonas sísmicas como la nuestra, donde la licuefacción es un riesgo latente en suelos arenosos saturados, una compactación mal ejecutada puede ser catastrófica. Por eso complementamos el control de densidad con ensayos de granulometría para confirmar que el material de relleno cumple la banda especificada, y con ensayos Proctor para tener la curva de referencia del mismo suelo que estamos compactando en obra en Concepción.
El cono de arena mide lo que realmente se compactó en terreno, sin suposiciones: es la verdad bajo la placa vibratoria.
Contexto regional
En Concepción vemos con frecuencia que el control de densidad se subestima en rellenos bajo radieres y pavimentos secundarios. Una capa mal compactada sobre un suelo de fundación limoso, en esta zona donde la napa freática puede estar a menos de dos metros en invierno, genera asentamientos diferenciales que agrietan soleras y muros en menos de una temporada. El mayor peligro en la región es la combinación de sismicidad y saturación: un relleno arenoso suelto bajo el nivel freático es candidato a licuefacción durante un evento como el terremoto de 2010, que dejó lecciones duras en el borde costero del Biobío. El cono de arena nos permite detectar puntos blandos en tiempo real, antes de que la siguiente capa entierre el problema. Si el ensayo arroja un grado de compactación menor al especificado, se re-compacta de inmediato y se repite la prueba. No hay margen para interpretaciones: el resultado es un número concreto que el ingeniero responsable firma en el libro de obra.
FAQ
¿En qué tipo de suelos se puede usar el cono de arena en Concepción?
Funciona bien en suelos granulares finos a medios y en suelos cohesivos compactados, siempre que no tengan partículas mayores a 2 pulgadas. En las arenas limosas del río Biobío y en los rellenos estructurales típicos de la zona no hay problema. Si hay gravas gruesas o bolones, aplicamos corrección por sobre-tamaño según el método descrito en la norma.
¿Cuánto cuesta un ensayo de densidad con cono de arena?
El precio por ensayo individual está en el rango de $43.000 a $71.000, dependiendo del volumen de ensayos contratados, la distancia al sitio de obra y si se requiere el Proctor de referencia asociado. Para programas de control con frecuencia diaria armamos un presupuesto cerrado por capa.
¿Cada cuántos metros cuadrados hay que hacer un control de compactación?
La frecuencia la define la especificación técnica del proyecto. Como referencia, en rellenos masivos se suele pedir un ensayo cada 150 a 250 m² por capa compactada. En zonas críticas como trasdós de muros o bajo fundaciones aisladas, la frecuencia puede aumentar a un ensayo cada 50 m².
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método destructivo directo: mide masa y volumen sin necesidad de calibrar contra otro ensayo. El densímetro nuclear es indirecto y requiere correlación con un método destructivo como el cono de arena. En obras donde la fiscalización exige respaldo normativo, el cono de arena sigue siendo el método de referencia.
