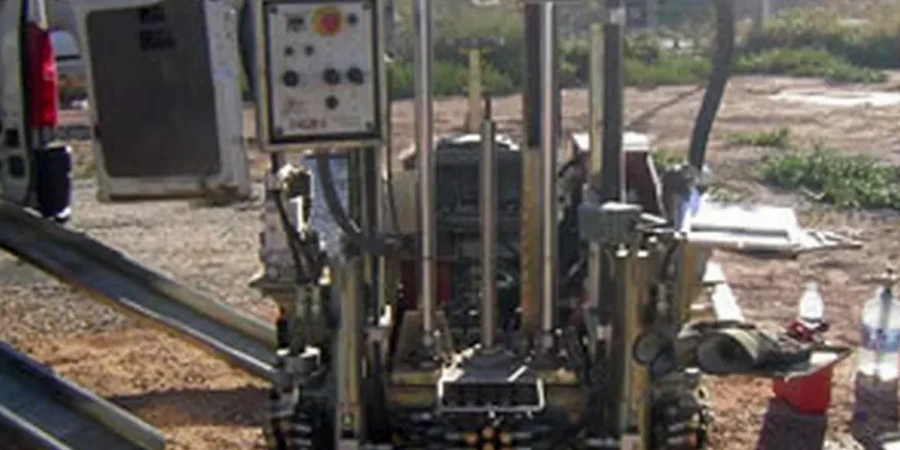

Ensayo CPT en Concepción: datos de punta que mandan en la obra

En Concepción, muchas veces vemos que los estudios preliminares se quedan cortos cuando el perfil del terreno cambia de golpe: pasan de una arena limpia del Biobío a un estrato fino y compresible en menos de 2 metros. Y ahí el CPT marca la diferencia. La punta cónica no miente. Con el ensayo CPT obtenemos un registro continuo de resistencia por punta, fricción lateral y presión de poros, metro a metro, sin perder detalle. En nuestra experiencia, en suelos de la cuenca penquista —donde conviven depósitos fluviales del río Andalién con intercalaciones marinas— un SPT cada metro simplemente no alcanza para diseñar una losa o un pilote con la confianza que exige la norma NCh 1508. Por eso, cuando hay que decidir rápido y con datos duros, el piezocono es la herramienta que más recomendamos en obra.

En la cuenca de Concepción, un perfil CPT con piezocono vale más que tres sondeos SPT mal distribuidos.

Método y cobertura

Concepción está asentada sobre una cuenca sedimentaria donde los 220 mil habitantes conviven con suelos que guardan memoria de los terremotos de 1960 y 2010. No es casualidad que el CPT se haya vuelto indispensable acá. Una medición de resistencia por punta (qc) superior a 10 MPa en las arenas del sector Collao contrasta con valores de apenas 0.5 MPa en los limos orgánicos que aparecen hacia la laguna Las Tres Pascualas. Esa variabilidad, a veces en un mismo lote, obliga a perfilar con precisión milimétrica. El ensayo permite correlacionar directamente la clasificación del suelo según Robertson sin necesidad de extraer muestras alteradas, y cuando combinamos los datos con un ensayo de granulometría de una calicata vecina, el modelo geotécnico queda cerrado con mucha más certeza. Además, para proyectos que requieren control de compactación en rellenos estructurales, los parámetros del CPT se cruzan de forma directa con los resultados del ensayo Proctor.

Contexto regional

El error más repetido en obras de Concepción es confiar en un perfil estratigráfico hecho solo con calicatas o SPT y después encontrarse lentes de arena saturada que nadie vio venir. Eso pasó en faenas del barrio Pedro de Valdivia después del 27F: excavaciones que se inundaron porque el estudio no detectó bolsones de agua colgada a 4 metros. El CPT con piezocono detecta esos lentes al instante gracias al registro continuo de presión de poros. Si la obra está cerca del humedal Los Batros o en el borde del río Biobío, saltarse el CPT es jugar con fuego: una mala lectura de la licuefacción potencial puede costar la estabilidad completa de la cimentación. Acá la NCh 433 y la práctica internacional recomiendan perfiles CPT para calcular el potencial de licuefacción con el método de Robertson y Wride, y nosotros no arrancamos una excavación profunda sin ese dato.

Parámetros técnicos

Parámetro	Valor típico
Resistencia por punta (qc)	0.5 – 25 MPa (típico en cuenca)
Fricción lateral (fs)	5 – 300 kPa
Presión de poros (u2)	Registro dinámico con piezocono
Profundidad de ensayo	Hasta 25 m en suelos blandos
Norma de referencia	NCh 3402 / NCh 3171
Clasificación de suelo	Carta Robertson (1986, 1990)
Velocidad de penetración	20 mm/s ± 5 mm/s

Servicios técnicos asociados

Perforación con piezocono sísmico (SCPT)

Medimos velocidad de onda de corte cada 0.5 m para clasificación sísmica del sitio según ASCE 7 y NCh 433, indispensable en la zona sísmica 3 de Concepción.

Correlación CPT – SPT para diseño de pilotes

Convertimos datos de punta y fricción a N60 equivalente, aplicando factores locales calibrados en la cuenca del Biobío para el cálculo de capacidad portante de pilotes.

Perfil continuo de licuefacción

Procesamos el registro de qc y fs con el método de Robertson (2009) para entregar un factor de seguridad por capa, clave en terrenos arenosos del borde fluvial.

Estándares relevantes

NCh 3402 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh 3171 – Geotecnia – Ensayo de penetración con cono (CPT), NCh 433.Of1996 Mod.2009 – Diseño sísmico de edificios (clasificación sísmica del suelo mediante CPT), Robertson & Wride (1998) – Evaluating cyclic liquefaction potential using the CPT

FAQ

¿Qué diferencia hay entre un CPT y un SPT para los suelos típicos de Concepción?

El SPT da un valor cada metro, con alteración de la muestra. El CPT registra resistencia de punta, fricción lateral y presión de poros cada centímetro, sin perturbar el suelo. En la cuenca de Concepción, donde las capas blandas de limo orgánico pueden tener apenas 30 cm de espesor, el CPT las detecta; el SPT las promedia o las pierde. Para cálculos de licuefacción, el CPT entrega un perfil de resistencia mucho más confiable según la metodología de Robertson y Wride.

¿Cuál es el rango de precio estimado para un ensayo CPT en Concepción?

El precio de un ensayo CPT en la zona de Concepción varía según la profundidad, la necesidad de piezocono y la accesibilidad del terreno. Generalmente se sitúa entre $69.000 y $103.000 para un perfil típico de 15 a 20 metros. Si la campaña incluye sísmica de pozo (SCPT) o múltiples puntos, el valor se ajusta proporcionalmente.

¿Hasta qué profundidad se puede hacer un CPT en los suelos del Gran Concepción?

Depende de la resistencia del terreno. En los suelos blandos de la cuenca —como los limos orgánicos de la zona de Collao o las arenas sueltas del sector Lorenzo Arenas— llegamos sin problemas a 20 o 25 metros. Si aparecen bolones del río Biobío, la penetración se detiene antes. El equipo que usamos tiene capacidad de empuje de 20 toneladas, suficiente para la mayoría de los perfiles que encontramos en la intercomuna.
