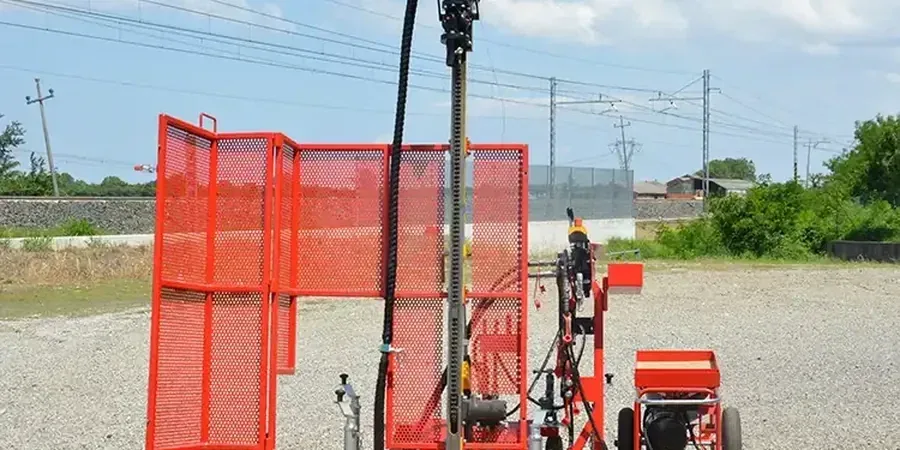

El error más repetido en las obras del Gran Concepción es diseñar la fundación con datos de gabinete y luego encontrarse con arena suelta o limo orgánico a los tres metros de excavación. La cuenca del Bío-Bío y los depósitos fluviales de San Pedro de la Paz no perdonan la falta de exploración directa. El ensayo de penetración estándar (SPT) permite medir la resistencia del subsuelo cada metro de avance mientras se recupera muestra alterada para clasificación visual. En zonas como Hualpén, donde afloran arenas con nivel freático alto, el ensayo CPT se suma como complemento para obtener perfiles continuos de punta y fricción, pero el SPT sigue siendo el método de referencia para correlacionar con la normativa sísmica chilena y estimar capacidad de soporte en zapatas corridas o plateas sobre suelos finos.
Un N60 bien corregido en Concepción evita sobrecostos de excavación o subdimensionar la armadura de la fundación.
Contexto regional
La NCh 433.Of1996 Mod.2012 exige clasificación sísmica del suelo de fundación según Vs30 o, en su defecto, mediante ensayos de penetración que permitan estimar la rigidez del perfil. En Concepción la microzonificación identifica sectores con período fundamental bajo, pero el SPT revela variaciones locales que la carta geológica no alcanza a resolver. Si se omite el ensayo en un terreno de Coronel sobre antiguos rellenos mineros o en Talcahuano sobre arenas hidrocompactables, el riesgo no es solo asentamiento diferencial: es pérdida de confinamiento lateral durante un sismo. Los estratos con N60 inferior a 10 en los primeros 5 metros disparan alerta inmediata en nuestro equipo, porque en el borde costero penquista eso suele coincidir con arenas limosas susceptibles de licuefacción, escenario que obliga a replantear la cota de sello o a estudiar mejoramiento de terreno antes de fundar.
FAQ
¿Cuánto cuesta una campaña de SPT en Concepción?
Una campaña típica de 3 a 4 perforaciones con profundidades entre 15 y 20 metros se sitúa en el rango de $242.000 a $313.000 por metro lineal perforado, incluyendo movilización dentro del radio urbano, ejecución, muestreo e informe de correlación geotécnica firmado por ingeniero responsable.
¿Qué profundidad mínima exige la norma para el SPT en edificaciones habitacionales?
La NCh 1508 recomienda explorar como mínimo 1.5 veces el ancho de la fundación bajo el sello, y en ningún caso menos de 6 metros desde la superficie. En la práctica, en Concepción rara vez bajamos de 12 metros porque los depósitos fluviales suelen presentar intercalaciones de arena suelta a esa profundidad.
¿El ensayo SPT sirve para evaluar riesgo de licuefacción?
Sí, es el método de campo más utilizado a nivel mundial. Con el perfil de N60, la granulometría y la posición del nivel freático aplicamos la metodología de Seed & Idriss simplificada para calcular el factor de seguridad frente a licuefacción en cada estrato arenoso saturado.
¿En qué se diferencia el N de campo del N60 que entregan en el informe?
El N de campo es el conteo bruto de golpes. El N60 es el valor corregido por energía del martillo (ERi), diámetro de perforación, longitud del varillaje y presencia o no de revestimiento. Es el dato que se usa para entrar a todas las correlaciones de diseño geotécnico, y el que exigen las empresas de cálculo estructural en sus memorias.
¿Cuánto tiempo toma ejecutar una perforación de 20 metros en los suelos de Concepción?
Depende de la compacidad del estrato. En las arenas densas y gravas de la terraza fluvial penquista una perforación de 20 metros con SPT cada metro puede completarse en una jornada de 8 a 10 horas. Si aparecen bolones de gran tamaño o rechazo temprano, el avance se ralentiza y puede requerir cambio a broca tricono.
